前面我们介绍了《广西顶博发电机组制造:广西顶博发电机组制造I号喷油泵由分泵、油量控制机构、传动机构和泵体四部分》，推荐大家阅读，今天顶博电力为大家介绍I号喷油泵调速器的构造。

  I号喷液压汽液压真空泵调压器为机诫整个过程式调压器，其搭建如图是所显示。I号喷液压汽液压真空泵调压器基本由驱程件、飞球、调压扭簧、机械传动环节和调控环节等组合而成。I号喷液压汽液压真空泵调压器的驱程件为包括60°。锥面的驱程盘。在驱程盘的內侧有六大沿径向的半弧形缝隙。驱程盘压紧在驱程轴套上而与此组合成内置式，接下来可以通过半圆键和夹紧螺母使其和喷液压汽液压真空泵的凸轮机构轴连到。

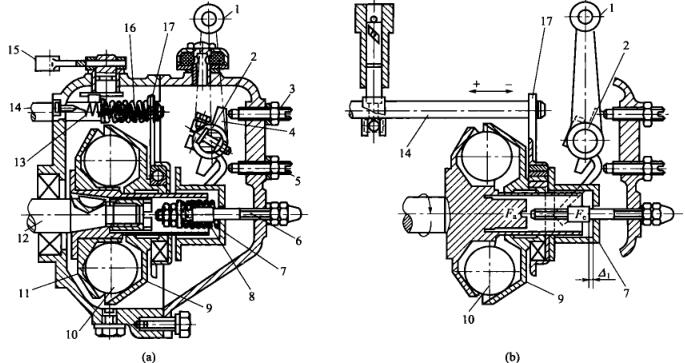

I号喷油泵调速器的构造

1-调速手柄 2-调速弹簧 3-高速限位螺钉 4-调速限位块 5-怠速限位螺钉 6-油量限位螺钉 7-滑套 8-校正弹簧 9-推力盘 10-飞球11-驱动盘 12-凸轮轴 13-启动弹簧14一拉杆 15-停车手柄 16-停车弹簧 17-传动板

  四个直经为25.4mm的飞球放于win7win7驱动器盘的凹槽体内，随win7win7驱动器盘我们一起自动旋转。飞球另个侧为与中轴线成45°锥面的拉力盘，拉力盘滑套在win7win7驱动器轴套上。任务时飞球的离心分离力的作用在拉力盘上，其径向分力Fa.将使拉力盘沿径向翻转。服装在拉力盘.上的翻转滚动轴承和传动系统链板也逐渐移動。传动系统链板右上方套在油泵螺杆上，那么油泵螺杆也逐渐移動，最后改进油泵量。

  在调速器纵轴上套有一根扭簧，即调速弹簧。扭簧两端压在滑套上，滑套端面则紧靠传动板，当传动板向左移动时，需要克服弹簧的压力。转动调速手柄即可改变扭簧的压力，因而改变了调速器起作用的转速。

  在操纵轴上装有调速限位块它随调速手柄一道转动。顺时针转动调速手柄，使调速限位块上端与高速限位螺钉相碰时，调速弹簧的预紧力最大，对应于柴油机最高转速工况(一般即为标定转速)。反时针转动调速手柄，使限位块下端与怠速限位螺钉相碰，调速弹簀的预紧力最小，对应于柴油机的最低转速工况。
